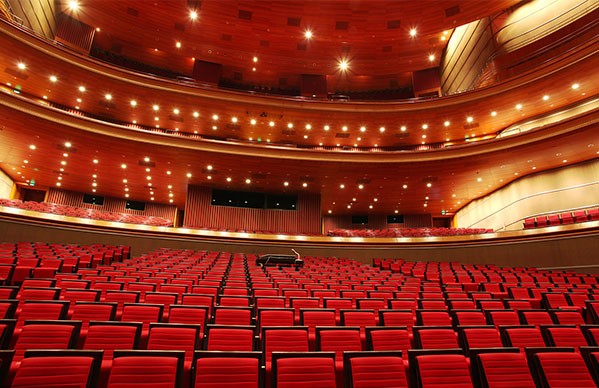

剧院是文化建筑的项目，是本地区别的表演艺术。剧院和音乐厅分别配备有现代化的舞台机械、灯光、音响等设备，建成后大剧院可举办大型交响乐、歌舞剧、戏剧、戏曲等综合性演艺活动，音乐厅可举行古典音乐、民族音乐、现代音乐等表演活动。设计理念需体现人与文化艺术的密切关系，为提高城市文化区战略目标的实现，打下了一个坚实的基础，可大大提高地区的文化品位，丰富城市的空间景观，增加城市的艺术魅力。整体设计要求达到标准化，其多功能的管理与配备措施，完全满足日益繁荣的文化演出及文化交流之所需。

方案概述 / PROGRAMME OVERVIEW

l  扩声系统：充分考虑设备的选型，必要时需要用声场模拟软件进行建模模拟。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。扩声系统需要配备话筒 、调音台、均衡器、音频数字处理器、电源时序器、功放 、音箱等设备。

l  灯光系统：合理的灯光系统配置，搭载具有现代科技高水平的灯具和器材，是保证舞台灯光照明系统总体设计目标得以实现的前提条件。灯具、灯位的合理配置是充分体现灯光设计水平的重要标志。舞台灯光常用的有面光、侧光、顶光、逆光，追光等区位构成布光阵列，舞台各部位均有布光点，杜绝死区，可灵活多变按需组合。

l  投影显示系统：投影系统是由投影机、投影屏幕、图像控制器及其他辅助设备组成的显示系统，一般用于一个画面的超大屏幕显示、特技显示、以及多个画面的多窗口显示等。如摄像机、投影机、电视机、投影幕布等。

l  舞台机械系统：舞台机械系统包括台上机械、台下机械、升降舞台、伸缩舞台、旋转舞台、活动假台口、灯光吊笼、灯光吊片、对开系统、电影银幕架、升降系统、电动吊杆机、双出轴电动吊杆机、单出轴电动吊杆机、一次排绳滚筒式电动吊杆机、拉幕机、变频调速拉幕机、电动对开拉幕机等。

l  舞台幕布系统：舞台幕布是各种类型的剧场影剧院礼堂俱乐部演播厅等舞台上不可缺少的设备，它起着装饰舞台，提高演出效果的作用·目前舞台上广泛使用的幕布主要有舞台大幕 、二道幕、三道幕、檐幕、横侧幕、纱幕、天幕、吸音幕、串叠幕、侧幕、安全防火幕等种类。

l  舞台内通系统：由内通主机、耳机、对讲机等设备组成，可以供演员、剧场工作人员作为内部通讯使用。剧院、剧场、礼堂音响系统是为舞台表演艺术服务的，应该大限度地、准确地体现出完整的舞台艺术表现力。因此，音响系统是一个为表演艺术服务的高品质声音重放展示平台。 对音响系统而言，应该摆脱传统的"工程"设计理念，提升到"工程艺术"相结合的层次，一切的工程都为表演艺术服务，尽量较地满足表演艺术的使用需要。根据整个剧院的规模定位及功能设想，确定扩声系统的主要设计内容包括以下方面：剧院的观众厅扩声系统，舞台返送监听系统，以及控制室监听系统。

设计特点 / DESIGN FEATURES

作为一专多能的多功能剧院，其音质设计相当重要，音质设计虽属建筑声学设计范畴，这些指标包括响度、清晰度、混响时间、环绕感、亲切感等。但是，随着电声技术的迅速发展，通过一套优良的扩声系统将声源信号尽可能不失真地在每一个座位处还原，并改进特定听音区的主观听觉感受都已成为现实。扩声系统可以使得歌词清晰可靠、音乐有上佳的明晰度和细腻感、整体有适当的混响感、歌唱声与乐队声都有足够的响度和平衡感。改进语言清晰度和音乐明晰度;扩展动态范围(声源功率不足时);

改进一场演出中不同位置(对白、歌声和器乐声)之间的声平衡(正确地操作扩声系统);应具有良好的声还原特性(使用电声时应感觉不到有"电声"的存在);根据艺术创作要求对人声和乐器声进行修饰或产生特定的效果;在无乐队伴奏时重放歌舞剧的伴奏音乐;

可将部分节目信号存储和预设程序以简化技术操作;可对现场节目进行拾音、记录以及为广播或电视转播提供现场音频信号。

l  足够的声压级

随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的节目信号。本方案选用的扬声器 功率大，灵敏度高，与之匹配的功放具有足够的功率储备。经计算厅内声压级已优于现行标准，完全达到设计指标要求。

l  良好的声场均匀度

　　线性阵列音箱，根据听众区的具体位置和面积，组成"点"声源阵列，有效降低阵列的梳状滤波效应，所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，听众区都处于扬声器的覆盖范围内，可以预见声场均匀度是良好的，而计算机的模拟运算结果也证明了这一点。

l  平滑传输频率特性

　　系统中每路扬声器通道都自带参量均衡器，而且指向性控制范围内各频率声束宽度变化很小，而且在扩声系统中，每路扬声器都连接有一台房间均衡器(在DSP数字音频处理系统中)，能提供足够的手段观众厅和舞台区耦合空间声场对传输频率特性的影响，确保系统的传输频率特性平滑。

l  良好的传声增益

　　系统中的扬声器布置合理，主要表演区均在主扩声扬声器的覆盖范围外，所选用的扬声器均采用恒定指向号角，-6dB角外的声能衰减迅速;另外，选用的传声器均为心型指向、超心型指向。因此，系统的传声增益要达到设计目标是有保障的。

l  适应性强方便扩展

　　在设计过程中除对上述客观可测量指标进行考虑外，还从使用的角度出发，放宽系统的适应性，除可以满足会议扩声要求外，还可以满足多种类型的演出要求，整个系统有效重放频率宽度为25Hz—18kHz。

l  系统操作管理方便

　　在设计中充分考虑调音师的操作习惯和管理方便，调音台的操作界面按调音师的操作习惯布置，操作方便灵活;系统中主扩声的所有的音频处理设备均有密码保护功能和多模式声场控制及切换功能，方便管理。

l  低的系统噪声

系统噪声的产生及引入，主要跟设备的档次以及系统配接方法有关。在本设计中均采用本底噪声很低的高端产品，系统采用星型接地，每路扬声器系统都自带电源滤波电路，系统所有外部接口都采用变压器进行隔离，因此，本方案中我公司提出的本底噪声指标是可实现的。

设计理念 / DESIGN CONCEPT

唯妙产品涵盖扩声、数字会议、集中控制、智慧教育、智能广播、高清录播和远程视频通讯等多系统，在致力于提供、稳定、高性价比产品的同时，还为客户提供的系统解决方案及服务。唯妙在技术上紧跟行业发展方向，在研发和创新上坚持不断进取，目前已获多项资质认证和行业证书。企业不断发展的同时也获得了众多客户和行业机关的好评 。公司研发、生产的产品目前销售全国各地，服务应用于政府、企业、部队、学校等各行各业，包括会议、指挥、酒店、剧场剧院、体育场馆 、演出、高娱乐场所等各种不同的细分领域。剧院剧场及礼堂音视频系统适应场合对稳定度要求极高的剧场剧院、大报告厅、多功能厅、礼堂等。也适合经常举行重大会议的室内外场合。

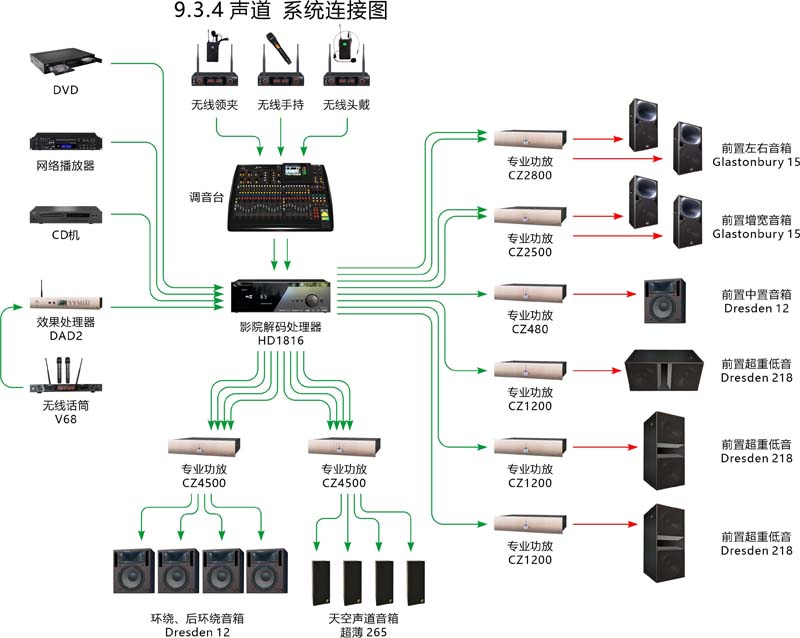

系统连接图 / THE SYSTEM CONNECTION DIAGRAM
